一、设备名称：通过式清洗机
二、设备型号：20000L
三、设备用途：专门用于五金件除油清洗；
四、清洗线输送速度：0.2～0.6M/min之间调整；
    设备产能：50万/10H以上。
五、清洁度要求：

洁净度要求：清洗后零件无肉眼可见的污染痕迹，无水份。
　六、基本设计条件（设备安装使用条件）
6.1设备工作条件
　　环境温度：0℃～45℃为适宜
　　相对湿度：≤85%
　　市水压力：0.2Mpa，
　　市水流量：0.5～1吨/H
　　装机功率：42KW
6.2生产线基础、厂房条件
　　　　　　　6.2.1清洗机部位厂房地面耐负荷2.0T/m2

6.2.2生产线放置部位按标准进行防腐处理
6.2.3清洗机占地面积为：L19900mm×W1900mm×H1900mm

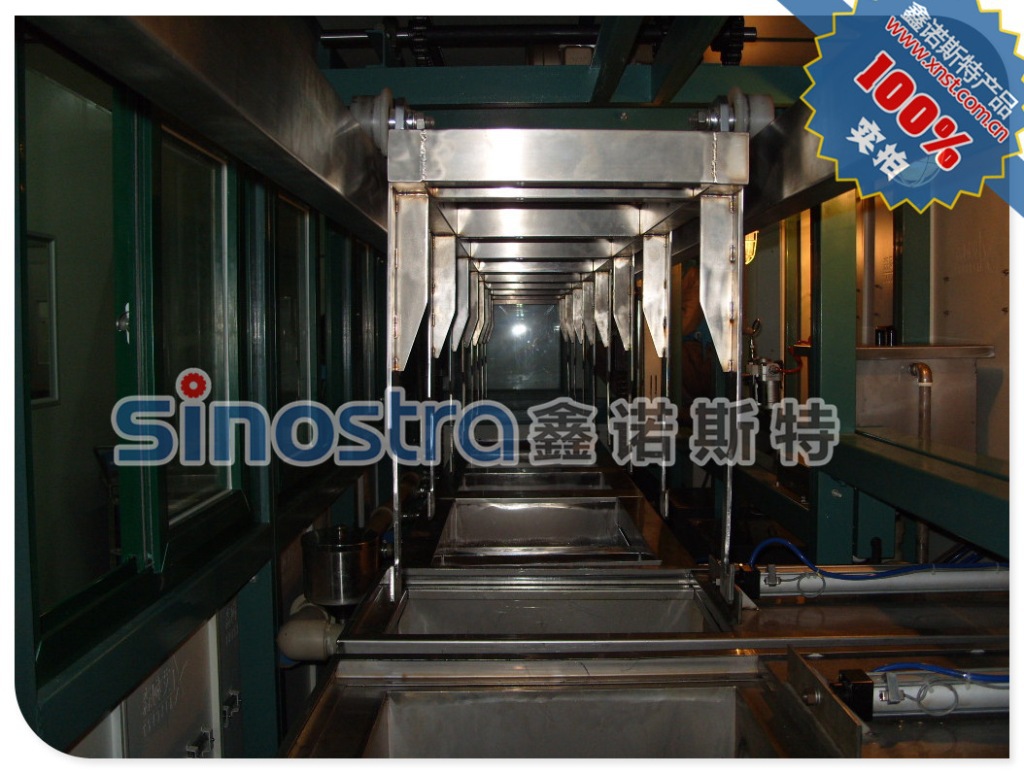

设备工作概述
20000L通过式喷淋清洗机是经过客户工件自主设计、生产的一款清洗设备，主要用于客户目前的散热器清洗。该设备采用中性水基清洗液作为清洗介质。

其主要材料采用进口SUS3104# ，
SUS316#和PP板生产加工制作而成。清洗规范(液温、喷淋压力、风切风速、干燥温度和输送速度等)可根据实际情况进行调整。操作者只需把待洗零件放入输送网带上。该设备并自动完
成清洗、漂洗。从而减轻劳动强度和免人为干扰。该设备操作基本上只需要两个人操作并可，如果操作者在下料区放一个料框自动收集的话，操作者只需要一个人操作并可。

1、采用人工上下料，设备设计应充分考虑人体工程学，保证操作者：安全、舒适，并保证有足够的空间以便维护方便。

2、各液体槽独立配有入水球阀、独立配有排污球阀，且均须联接至集中进排水管。

3、设备使用的能源（水/电）等入口有集中规范的接入口，便于设备的二次配置、配线安装。各种管路铺设整齐、美观，活接头，阀门等部件留有足够的安装空间，

以便于维修、更换。各种电线路捆扎整齐，装入线槽内，加盖。设备配有排废气口供客户连接，若对设备周边环境要求不苛刻，客户该部分可以不接入客户的抽风系统，

若需连接须提供抽风管路，抽风管风速要求为10m3/min；

4、设备上配备的各种仪表为“国家法定计量单位”校定。

5、安全方便：所有的控制系统均接有安全关机线路，并有可靠的接地装置，紧急关机和报警系统及故障部位显示功能。

6、供方将提供产品中文说明书（含操作手册、电路图、管路图、设备总图，主要外购件配套说明书、合格证）与设备一并提供给买方，供方将易损件备品随设备提

供给买方，并保证协助买方日后采购维修备件，同时供方将易损件清单（包括型号、名称、数量、生产厂家和中国国内供应商，须在说明书内统一列出）提供给买方；

7、设备必须按“交钥匙工程”要求，包括调水平的垫块、螺栓和专用脚板，买方须提供电、水、风至本设备接口和起重条件

8、清洗机应保证工件在清洗过程中，保证清洗过程中无死角存在；

9、整机美观、平整，所有焊接部位均打磨处理。

10、安装：

卖方向现场施工人员提供所需的所有细节，便准备现场设备安装。

  卖方应在用户工厂现场安装设备，买方也有责任来配合买方完成在买方工厂的安装。

在安装期间，卖方在现场为工厂操作工，设备课维修人员，该工序生产班组长等人员进行培训，培训包括正常操作、维修保养、操作问题的分析和紧急处理程序。

培训人员召集由买方人员负责召集，保证为工厂操作工，设备课维修人员，该工序生产班组长都能培修到位。
